Механика работы и преимущества композитных систем
Углепластиковые холсты и ленты Horse Construction изготавливаются из ультрапрочных нитей углеродного волокна, расположенных в матрице из специальных полимерных смол. По своим удельным характеристикам они существенно превосходят высокопрочную легированную сталь, обладая при этом плотностью от 1450 до 3500 кг/м³.
При наклейке на несущую поверхность дымовой трубы композит воспринимает растягивающие напряжения, разгружая основную конструкцию. Применение данных систем при ремонте ПДТ имеет ряд ключевых инженерных преимуществ:
- Эффект объемного обжатия: Кольцевые бандажи из углеродной ленты работают как жесткие обручи, сдерживая температурное расширение ствола и переводя материал трубы в режим трехосного стесненного сжатия, что исключает прогрессирующее растрескивание.
- Минимальный собственный вес: Дополнительный прирост массы сооружения составляет менее 0.2%, что полностью исключает риск дополнительного нагружения ствола и нарушения существующих фундаментов под оборудованием.
- Сохранение проектной аэродинамики: Толщина ремонтного слоя вместе со связующим составляет всего несколько миллиметров. Геометрические размеры и ветровой изгибающий момент трубы остаются неизменными.
- Абсолютная коррозионная стойкость: Углерод не подвержен окислению и деструкции под воздействием агрессивных промышленных сред. Срок службы системы составляет более 15 лет.
Алгоритм усиления ствола трубы
Надежность и совместная деформация СВА и подложки ствола зависят от строгого соблюдения регламента подготовки и монтажа:
Этап 1: Подготовка несущего основания и адгезионная активация
Поверхность ствола трубы очищается механическим или гидродинамическим методом высокого давления до прочного основания. Удаляются слои деструктивного бетона, набелы, следы копоти и химических высолов. Имеющиеся трещины инъектируются под давлением, а геометрия дефектных участков выравнивается высокопрочными ремонтными составами для создания сплошного адгезионного контакта.
Этап 2: Нанесение конструкционного клея HM-180C3P
На подготовленную сухую поверхность наносится специализированный двухкомпонентный эпоксидный клей HM-180C3P от Horse Construction. Благодаря оптимальной тиксотропности, состав удерживается на вертикальных и наклонных поверхностях конического ствола трубы без подтеков, глубоко проникая в поры основания и создавая прочный адгезионный шов, устойчивый к сдвигающим нагрузкам.
Этап 3: Монтаж и прикатка углеродных лент Horse Construction
На слой неотвержденного клея укладываются однонаправленные углеродные ленты Horse Construction в соответствии с проектным вектором нагрузок. Ленты наносятся продольно (для восприятия изгибающих ветровых нагрузок) и кольцевыми витками (для компенсации поперечных сил и температурных расширений). Сразу после укладки полотно тщательно прокатывается жесткими валиками от центра к краям для полного удаления излишков клея HM-180C3P и исключения воздушных включений.
Этап 4: Нанесение защитного слоя
Поверх полимеризовавшегося углеродного каркаса наносится финишный слой, защищающий эпоксидную матрицу от прямого воздействия ультрафиолетового излучения (УФ-лучей) и агрессивных атмосферных осадков.
Практический кейс: Усиление дымовой трубы АО «КАРМЕТ»

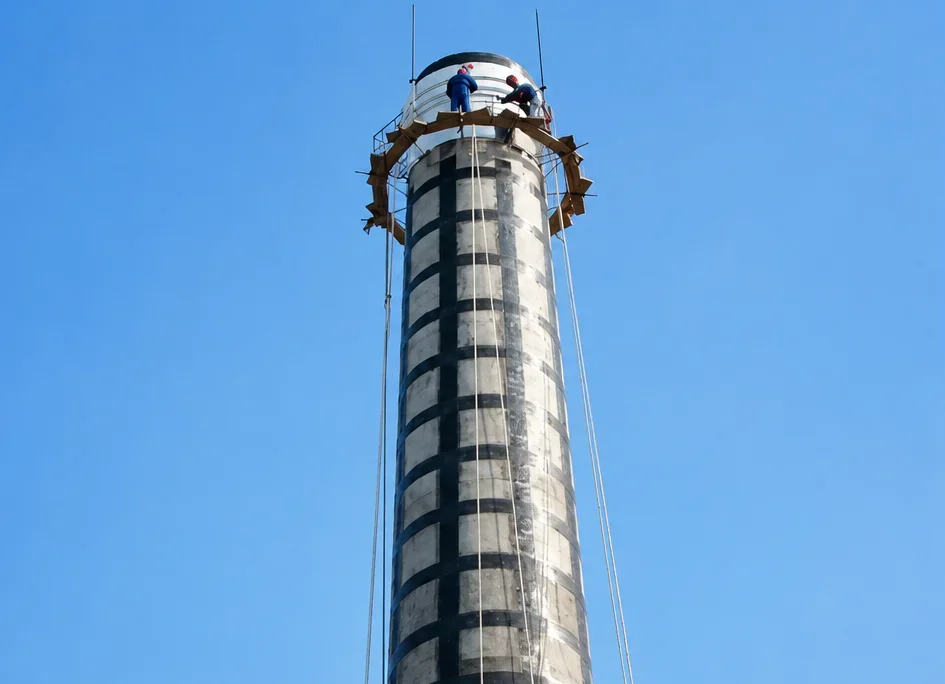

Ярким примером эффективности композитных решений Horse Construction на промышленном рынке Казахстана служит проект по структурному усилению дымовой трубы металлургического комбината АО «КАРМЕТ».
Техническая задача: В результате длительного срока эксплуатации старого сооружения под постоянным воздействием агрессивных химических сред и температурных перепадов возник критический физический износ несущих элементов бетонного ствола ПДТ.

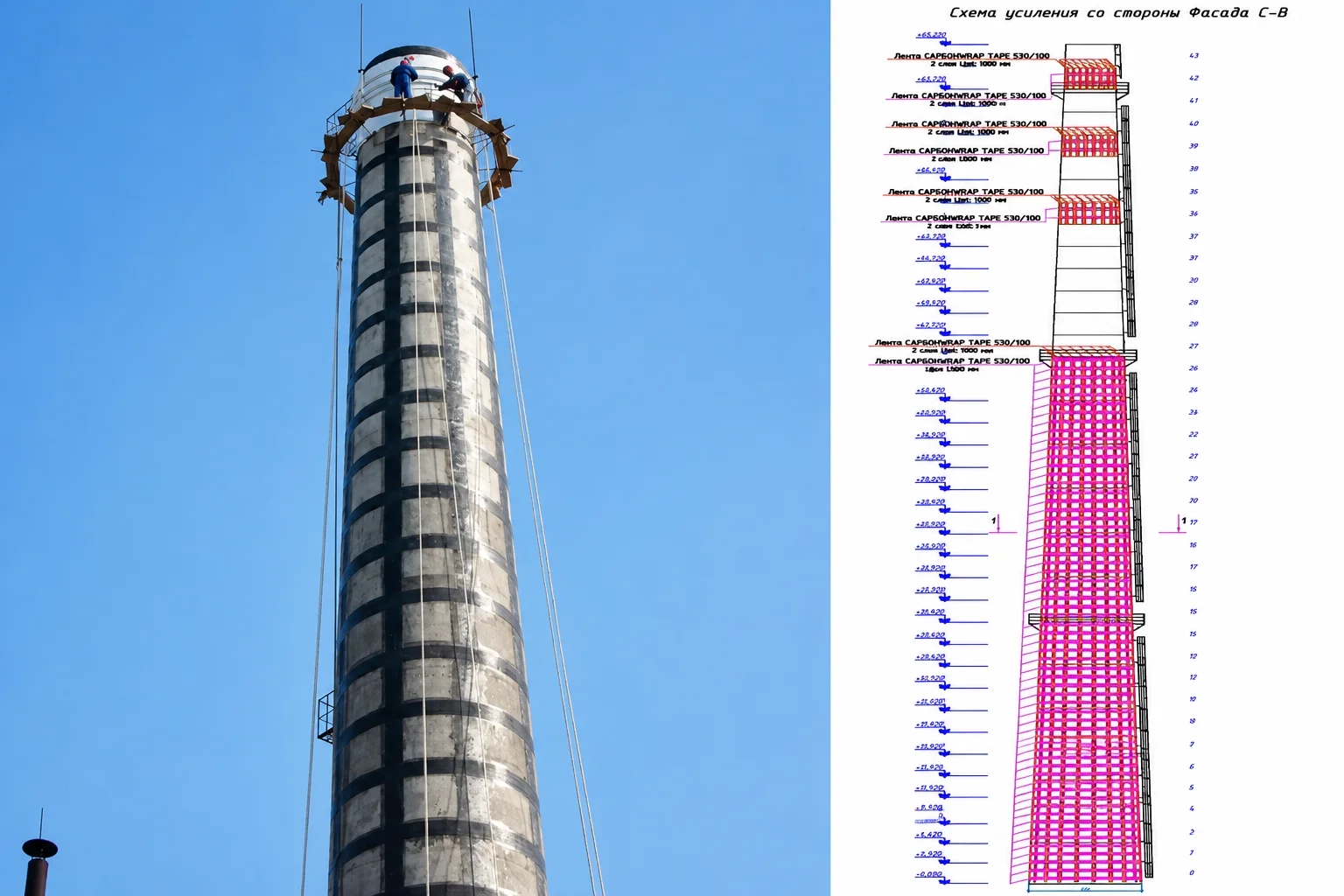

Инженерное решение: Была реализована комбинированная схема внешнего армирования с использованием высокопрочных углеродных лент Horse Construction. На дефектные участки была нанесена расчетная сетка углеволокна в 1 и 2 слоя:
- Продольные полосы углехолста восприняли на себя растягивающие напряжения, компенсировав дефицит прочности при изгибающих ветровых нагрузках.
- Кольцевые бандажи обеспечили надежное поперечное обжатие ствола, зафиксировав трещины и защитив бетонную конструкцию от температурных деформаций.
Для фиксации материалов и обеспечения их совместной работы с телом трубы применялся конструкционный клей HM-180C3P.
Итог проекта: Проектная несущая способность промышленной дымовой трубы АО «КАРМЕТ» была полностью восстановлена. Все строительно-монтажные работы выполнялись мобильными высотными бригадами без возведения тяжелых лесов и привлечения массивных подъемных механизмов. Главное преимущество для заказчика — все работы были проведены в условиях действующего промышленного предприятия без остановки производственного цикла.
Технико-экономические показатели метода усиления ПДТ
Опыт ликвидации дефектов ПДТ системами внешнего армирования Horse Construction демонстрирует жесткие эксплуатационные и экономические выгоды относительно классических строительных подходов:
- Снижение стоимости до 45%: Исключение затрат на тяжелую спецтехнику, масштабные бетонные работы и металлопрокат снижает общие затраты на ремонт ПДТ до 45% относительно торкретирования или монтажа стальных стяжек.
- Сокращение сроков и трудоемкости на 50%: Скорость монтажа углеродных лент позволяет завершить усиление в кратчайшие сроки (например, ствол трубы КАРМЕТ с отм. 0,000 до +110,000 м был усилен за 45 рабочих дней), снижая трудоемкость СМР в среднем на 50%.
- Широкий температурный диапазон: Сформированная углеродная рубашка рассчитана на стабильную эксплуатацию в жестких климатических условиях Казахстана при температурном режиме от -40 до +90 градусов Цельсия.
Применение систем внешнего армирования Horse Construction — это передовое инженерное решение, защищающее промышленные дымовые трубы от потери устойчивости, исключающее технологические простои предприятий и продлевающее срок службы ответственных сооружений на десятилетия.
