Система внешнего армирования (СВА) на основе углеродных лент и сеток — это строительная «магия» XXI века. При толщине всего в пару миллиметров углеволокно способно спасти аварийную балку, удержать перекрытие под новой нагрузкой или локализовать трещины в проеме.
Однако у этой технологии есть обратная сторона — высокая культура производства. Углепластик работает безупречно только тогда, когда он на 100% включен в совместную работу с бетонным основанием. Если на объекте нарушена технология монтажа, дорогостоящий материал превратится в бесполезный «декор».
Ошибка 1. Халтурная подготовка основания (Главный враг адгезии)
Как делают на объекте: Бетон очищают «для вида» обычной щеткой, оставляя раковины, следы старой краски, цементное молочко или влажные пятна.
Почему это катастрофа: Эпоксидный клей имеет колоссальную адгезию, но он приклеится к тому, что на поверхности. Если там осталось цементное молочко, клей оторвется вместе с ним при минимальной нагрузке.
Как правильно:
- Поверхность бетона должна быть обработана методом бучардирования или пескоструйной очистки до обнажения крупного заполнителя (щебня).
- Все каверны и неровности глубже 2 мм должны быть выровнены специальным ремонтным составом.
- Перед нанесением праймера основание обеспыливают промышленным пылесосом и проверяют на влажность (она должна быть не более 4%).
Решение от Horse Construction: Для создания безупречного адгезионного слоя используйте глубокопроникающий эпоксидный праймер HM-180. Он связывает микропыль и подготавливает бетон к нанесению основного клея.
Ошибка 2. Игнорирование скругления углов (Эффект гильотины)
Как делают на объекте: При усилении балок или колонн углеродную ленту наклеивают прямо поверх острых углов конструкции с углом 90°.
Почему это катастрофа: Углеволокно невероятно прочно на растяжение, но практически не работает на излом под острым углом. Когда балка начнет прогибаться, острая грань бетона сработает как нож и просто перережет (перерубит) натянутую углеродную ленту.
Как правильно:
Все внешние углы бетонных элементов перед наклейкой лент Horse Construction в обязательном порядке должны быть скруглены. Радиус скругления (R) должен составлять не менее 20 мм. Сделать это можно с помощью шлифмашины, сформировав плавный радиус.
Ошибка 3. Пузыри воздуха и складки (Недокатали)
Как делают на объекте: Ленту прикладывают к эпоксидному клею вручную, слегка приглаживают шпателем или обычным малярным валиком и переходят к следующему участку.
Почему это катастрофа: Под лентой остаются воздушные линзы. Воздух внутри — это зона нулевой адгезии. При возникновении изгибающих или растягивающих моментов в этих местах начнется лавинообразное отслоение композита. Кроме того, если лента наклеена со складкой, нити в ней не натянуты синхронно, а значит, они не включатся в работу вовремя.
Как правильно:

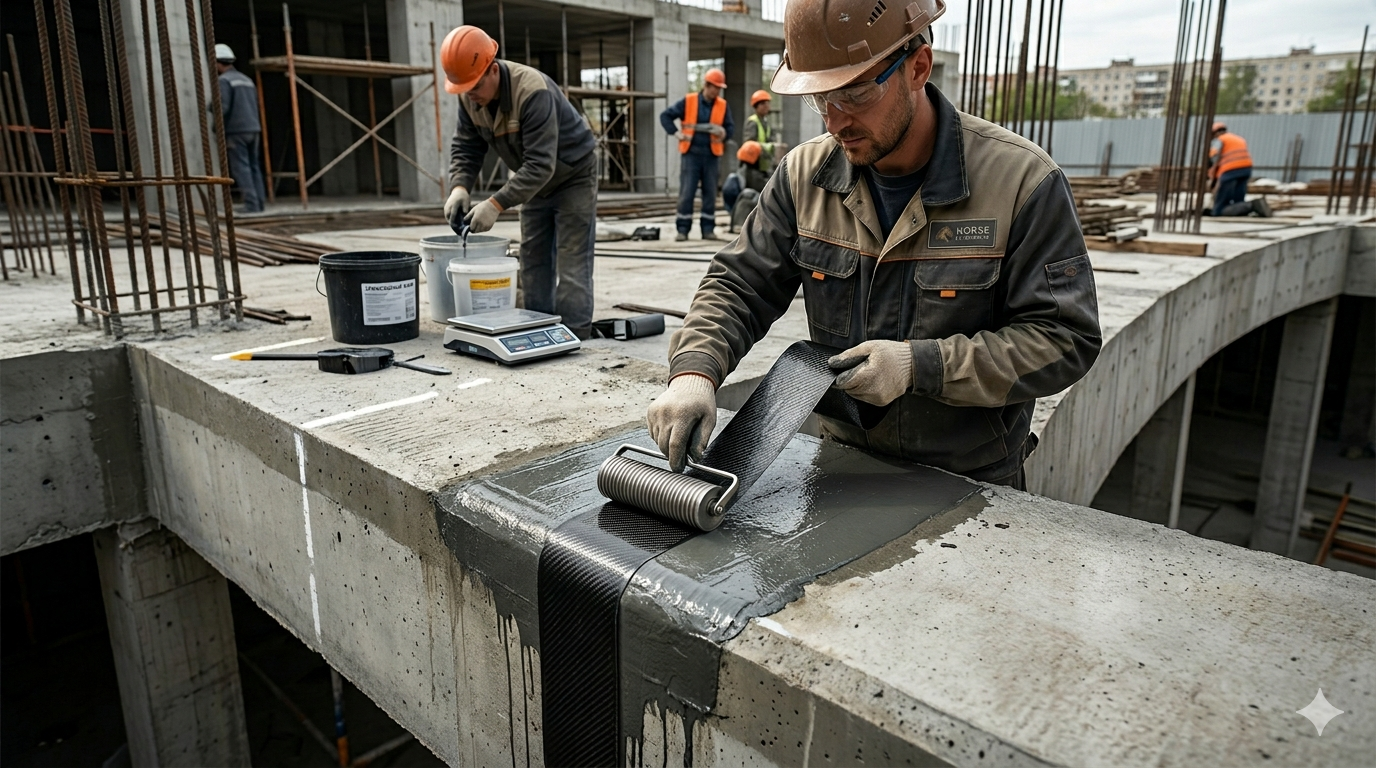

Раскатку ленты производят специальным металлическим ребристым (прижимным) валиком строго вдоль направления волокон — от центра к краям. Катать нужно до тех пор, пока из-под ленты не выйдет весь лишний клей, а сама лента не станет визуально однородной и полностью пропитанной.
Ошибка 4. Замес эпоксидного клея «на глаз» и нарушение температурного режима
Как делают на объекте: Компоненты А и Б смешивают в ведре без весов, ориентируясь по объему, или проводят работы в неотапливаемом помещении при температуре +2° C обычным «летним» клеем.
Почему это катастрофа: Эпоксидные составы — это строгая химия. Ошибка в пропорциях даже на 5% приводит к тому, что смола либо не наберет проектную прочность (останется резиноподобной), либо станет слишком хрупкой. При низких температурах стандартный клей просто кристаллизуется и перестает полимеризоваться.
Как правильно:
- Использовать для дозирования только электронные весы.
- Перемешивать компоненты низкооборотистым миксером (до 500 об/мин) не менее 3 минут до исчезновения разводов.
- Строго соблюдать температурный диапазон, указанный в техкарте.
Решение от Horse Construction: Для стандартных условий используйте конструкционный клей HM-180C3P. Если работы ведутся в специфических климатических условиях, обязательно запрашивайте у наших инженеров зимние или высокотемпературные модификации составов.
Ошибка 5. Нарушение длины анкеровки и нахлестов
Как делают на объекте: Обрезают ленту точно по границе зоны трещин или экономят на нахлестах при стыковке двух рулонов, делая их по 5-10 см.
Почему это катастрофа: Напряжение с бетона на углеволокно передается постепенно. Если лента обрывается сразу за зоной дефекта, ей просто не хватит площади сцепления, чтобы «забрать» на себя нагрузку. Произойдет вырыв ленты вместе с концом анкерной зоны.
Как правильно:
- Длина зоны анкеровки за пределами расчетного сечения должна составлять не менее 250–300 мм (точное значение определяется расчетом).
- Если длины одного рулона не хватает, нахлест лент по длине должен составлять не менее 150–200 мм.
Как застраховать объект от ошибок?
Чтобы система внешнего армирования сработала на 100%, контроль должен начинаться еще на этапе проектирования и заканчиваться шеф-монтажом.
- Точный инженерный расчет: Все параметры — от толщины ленты до длины анкеровки — должны рассчитываться в специализированном софте. Мы в Horse Construction используем расчетный комплекс CFRP Easy Design™, который позволяет учесть все коэффициенты надежности и требования действующих СП.
- Технический надзор: Требуйте от подрядчика ведения журнала производства работ и проведения испытаний на адгезию методом Pull-off (на отрыв).
- Обучение бригады: Наша компания предоставляет услугу шеф-монтажа — мы выезжаем на объект, обучаем ваших строителей и контролируем каждый этап: от шлифовки бетона до финальной раскатки ленты.
