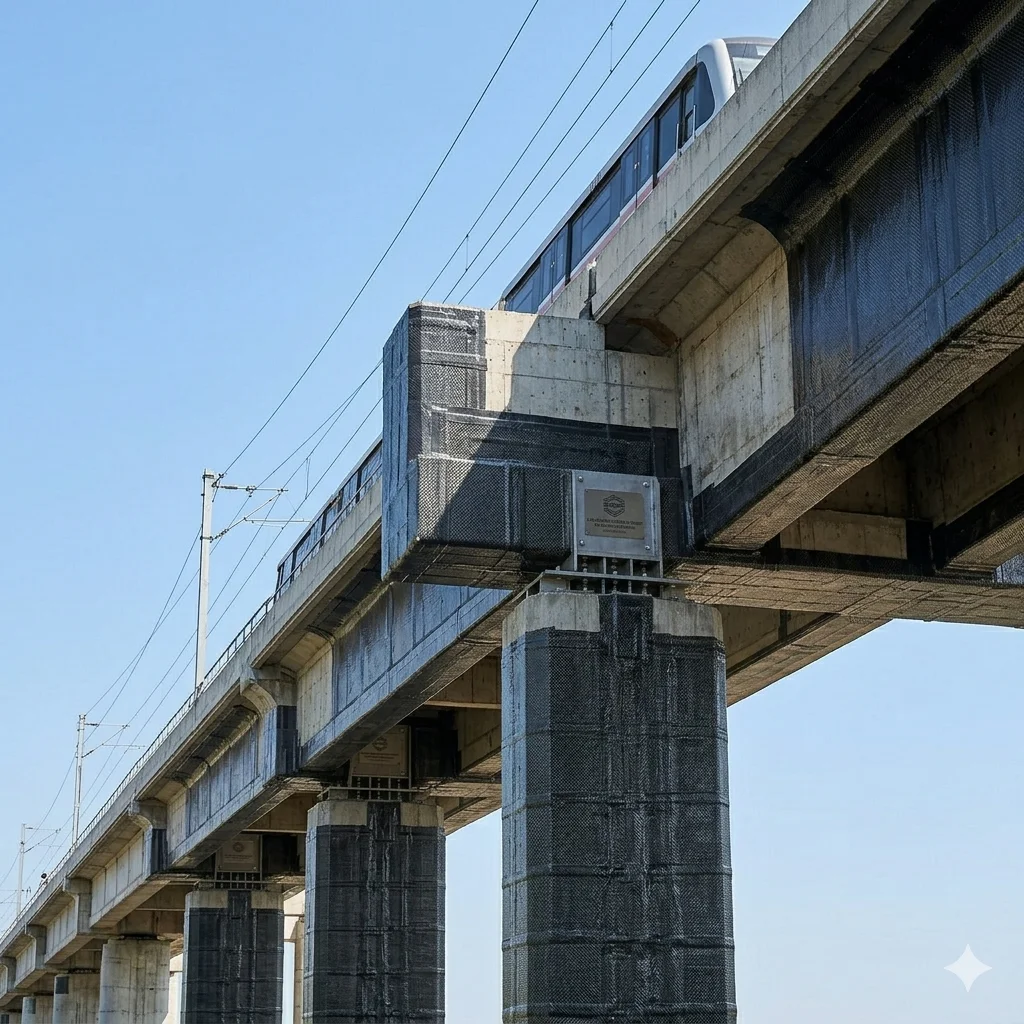

Углеродные ленты или ламели? Пассивное и активное усиление мостов

Большая часть мостового фонда, спроектированная по нормам прошлых лет, сегодня эксплуатируется в условиях существенного дефицита прочности. Это обусловлено постоянным ростом интенсивности движения, увеличением нормативных осевых нагрузок от тяжеловесного транспорта и прогрессирующей деградацией строительных материалов под воздействием климатических и агрессивных химических факторов.

Традиционные методы реконструкции — устройство стальных или железобетонных обойм («рубашек»), увеличение сечения за счет набетонки или монтаж наружного металлопроката — имеют ряд критических ограничений. Они существенно увеличивают собственный вес сооружения (что требует перерасчета и зачастую усиления опор и фундаментов), уменьшают подмостовой габарит и, как правило, требуют длительного полного или частичного перекрытия трафика, генерируя экономические убытки.

Системы внешнего армирования (СВА) на основе углепластиков лишены этих недостатков, однако их проектирование и монтаж требуют строгого учета физики совместной работы композита и бетона, а также понимания специфических ограничений технологии.

1. Типичные дефекты мостовых конструкций и физика их развития

В процессе обследования мостовых переходов инженеры чаще всего сталкиваются со следующими деструктивными процессами:

• Коррозионное повреждение защитного слоя и арматуры. Вследствие протечек через деформационные швы или из-за неэффективной работы дренажных систем влага и противоледные реагенты проникают в тело бетона. Запускается процесс карбонизации, снижающий щелочной показатель (pH) среды. При достижении фронтом карбонизации стальной арматуры разрушается пассивирующая пленка, и начинается ее коррозия. Продукты окисления железа увеличиваются в объеме до 4–6 раз, создавая внутреннее давление, что приводит к отслоению и скалыванию защитного слоя бетона с обнажением рабочего металла.
• Нормальные и наклонные силовые трещины. Вертикальные трещины в растянутой зоне (в середине пролета балок) возникают из-за изгибающих моментов, превышающих расчетный предел выносливости. Диагональные (наклонные) трещины в приопорных зонах свидетельствуют о дефиците сдвиговой прочности (недостаточности поперечного армирования) при воздействии динамических поперечных сил.
• Дефекты опор в зонах переменного уровня воды и сопряжения с грунтом. Данные участки наиболее подвержены морозной деструкции бетона из-за постоянного чередования циклов замораживания и оттаивания, а также истирающим ледовым и волновым нагрузкам.

2. Пассивное внешнее армирование углеродными лентами

Классический метод наклеивания углеродных холстов (лент) и устройства U-образных хомутов относится к пассивному типу усиления. Композитный материал включается в совместную работу только после того, как конструкция получает дополнительные деформации от полезной статической или динамической нагрузки.

Технологическая последовательность производства работ:

1. Санация и ремонт основания. Участки деструктивного бетона удаляются механическим способом до здорового монолита. Обнаженная арматура очищается от продуктов коррозии (пескоструйная или механическая обработка), обрабатывается пассивирующими составами. Геометрия балки восстанавливается безусадочными тиксотропными ремонтными смесями с высокой адгезией.
2. Подготовка поверхности бетона. Поверхность шлифуется для удаления цементного молочка и неровностей, обеспыливается и обезжиривается. Согласно требованиям СП 164.1325800.2014, прочность бетона основания на растяжение (на отрыв) должна быть не менее 1,5 МПа. Особое внимание уделяется входящим углам и ребрам балок: их скругляют радиусом не менее 20 мм. Нарушение этого требования приводит к локальной концентрации напряжений и преждевременному перерезанию углеродных волокон на остром ребре при натяжении.

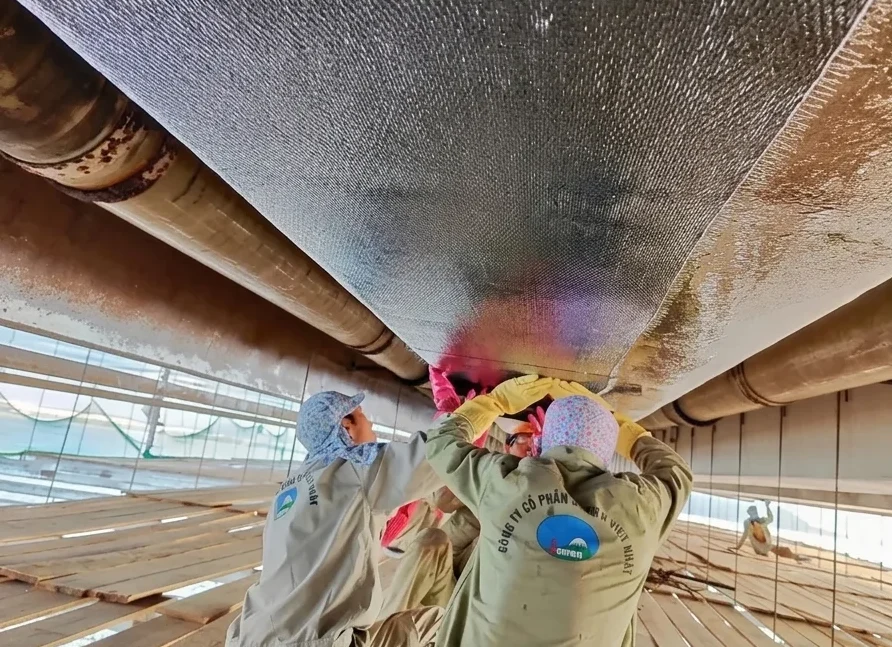

3. Нанесение адгезива и мокрый монтаж. На подготовленный бетон наносится двухкомпонентный эпоксидный компаунд. Производится раскатка однонаправленного углеродного холста. С помощью специализированных валиков выполняется прикатка от центра к краям для полного удаления воздушных включений и качественной пропитки холста смолой.

• Решение для изгибающего момента: В качестве продольного армирования в растянутой зоне монтируются высокопрочные углеродные холсты, например HM-60 (плотность 600 г/м²), в комбинации со специализированным пропиточным клеем HM-180C3P. Холсты наклеиваются вдоль продольной оси балки.
• Решение для поперечных сил (Shear Strengthening): Из холстов HM-60 формируются вертикальные U-образные хомуты (U-wraps) на боковые грани балки с заходом на нижний пояс, перекрывая траектории потенциальных наклонных трещин.

3. Активное усиление: углеродные ламели в системах преднапряжения

При усилении тяжелонагруженных мостовых балок пассивное армирование холстами не всегда эффективно: для полной мобилизации экстремальной прочности углеволокна на растяжение требуется значительное раскрытие трещин или прогиб балки, что недопустимо по условиям второй группы предельных состояний (ПСС). В таких случаях применяется углеродная ламель (например, HM-1.2T толщиной 1,2 мм), которая используется в контексте специализированных систем предварительного напряжения.

За счет создания искусственного предварительного напряжения в нижней (растянутой) зоне балки формируются превентивные усилия сжатия еще до того, как конструкция воспримет полезную нагрузку от транспорта.

Конструктивные особенности и преимущества:

• Закрытие существующих трещин: Натянутая углеродная ламель эффективно снижает ширину раскрытия трещин, возвращая бетон в условно монолитное состояние.
• Разгрузка внутренней арматуры: Часть постоянной нагрузки от собственного веса сооружения перераспределяется на высокопрочный композит, что улучшает усталостную выносливость (fatigue behavior) старых стальных стержней.
• Повышение эффективности использования композита: В отличие от пассивных холстов, ламель HM-1.2T в системе преднапряжения работает на расчетных сопротивлениях сразу, минимизируя развитие прогибов пролетного строения.

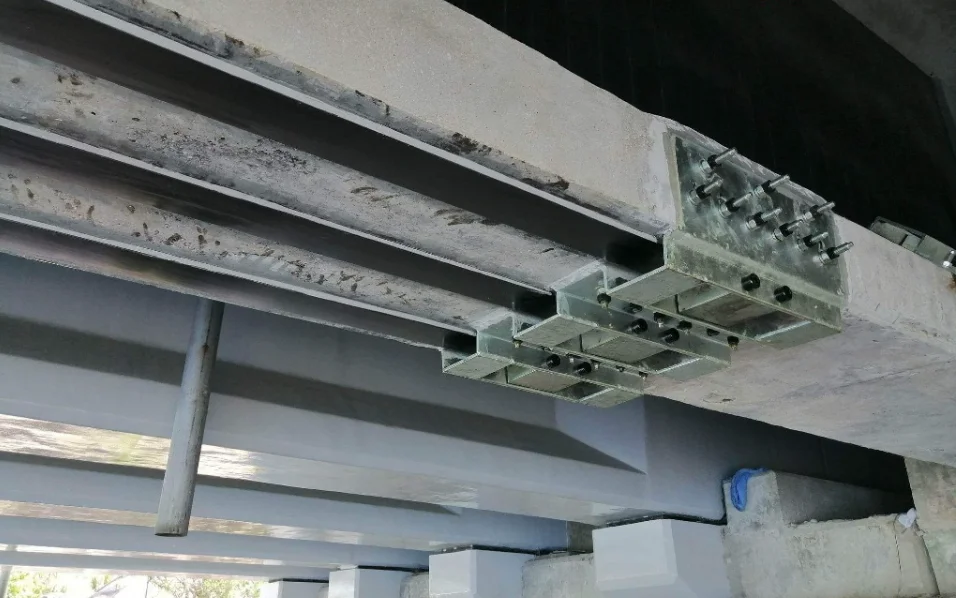

Методика монтажа: Комплексная система состоит из жесткой пултрузионной ламели HM-1.2T, эпоксидного клея повышенной фиксации и металлической анкерной системы (упорный и натяжной механические блоки), фиксируемой на торцах балки с помощью химических анкеров. Натяжение осуществляется гидравлическими домкратами с контролируемым усилием, после чего ламель прижимается к клеевому слою, а проектное усилие натяжения навсегда фиксируется анкерными устройствами.

4. Специфика гидротехнического усиления опор (приливная зона)

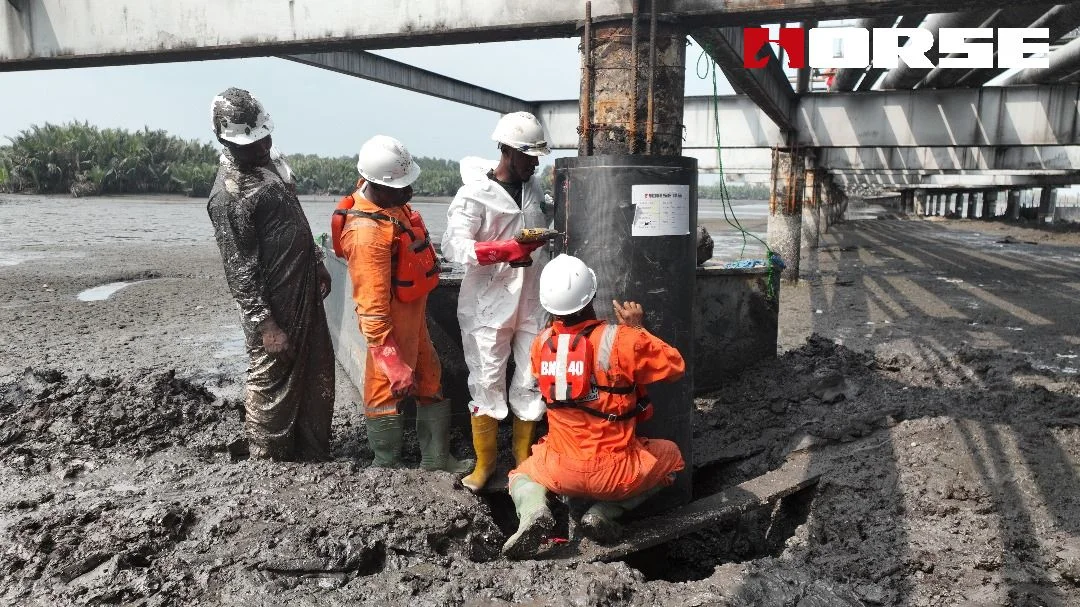

Ремонт мостовых опор и свай в условиях переменного уровня воды осложнен невозможностью применения стандартных эпоксидных смол, требующих сухого основания (влажность бетона не более 4%). Решением является применение композитных защитных кожухов (FRP Pile Jackets).

Технологический регламент подводных работ:

1. Гидродинамическая очистка: Водолазными станциями или специализированными гидромониторами сверхвысокого давления (до 1000 бар) поверхность сваи очищается от биообрастания, ила и деструктивного бетона.
2. Монтаж несъемной опалубки: Вокруг сваи монтируется разъемный кожух из высокопрочного стекло- или углепластика заводского изготовления. Элементы кожуха соединяются в герметичный замок.
3. Инъектирование: В полость между бетоном и кожухом снизу вверх под давлением нагнетается специализированный гидротехнический безусадочный состав или влаговытесняющий эпоксидный компаунд (water-displacing compound), способный полимеризоваться непосредственно под водой. В результате свая получает жесткую антикоррозийную и силовую обойму.

Критические ограничения технологии и моды разрушения (Failure Modes)

Системы внешнего армирования не являются универсальным решением и требуют глубокого понимания специфики их работы. Проектировщик обязан закладывать в расчеты и учитывать при надзоре следующие факторы:

Характерные типы разрушения (Failure Modes):

• Преждевременное отслоение (Premature Debonding): Разрушение по контактному шву «бетон-клей» или по телу бетона непосредственно под клеевым слоем. Происходит из-за недостаточной прочности исходного бетона на растяжение, некачественной подготовки поверхности или нарушения адгезии.
• Скалывание торцевой зоны (End Peeling / Anchorage Failure): Отрыв углеродной ламели на концах зоны усиления вместе с защитным слоем бетона из-за высоких касательных и нормальных напряжений отрыва. Нивелируется устройством специальных концевых механических анкеров или анкерных жгутов.
• Разрушение по сдвигу (Shear Plug Failure): Локальный срез бетона в приопорной зоне при недостаточной анкеровке U-образных хомутов.

Эксплуатационные и климатические ограничения:

• Температурно-влажностный режим монтажа: Нанесение стандартных эпоксидных составов (включая HM-180C3P) допускается при температуре основания строго от +5 до +40 градусов Цельсия и относительной влажности воздуха не более 80%. В зимний период работы возможны исключительно при устройстве обогреваемых тепляков.
• Пожаростойкость (Fire Resistance): Эпоксидные компаунды теряют свои прочностные свойства при достижении температуры стеклования (Tg), которая для большинства строительных смол составляет всего от +50 до +80 градусов Цельсия. В случае пожара под мостом (например, возгорание цистерны) СВА полностью выключается из работы. Если несущая способность моста без учета углеволокна недостаточна для предотвращения обрушения, композит требует обязательной защиты огнеупорными плитами или штукатурными составами.
• Деградация под UV-излучением и ползучесть: Эпоксидная матрица чувствительна к ультрафиолету, что вызывает ее охрупчивание со временем. Все открытые участки СВА должны покрываться финишными защитными составами с UV-фильтрами. Также при длительном действии постоянных нагрузок композит подвержен явлению длительной прочности (creep rupture), что ограничивает уровень допустимых постоянных напряжений в углеволокне (согласно международным нормам ACI 440.2R, коэффициент снижения прочности для CFRP при постоянной нагрузке составляет 0,55).
• Мониторинг: Контроль состояния СВА через 15–20 лет эксплуатации требует применения методов неразрушающего контроля (ультразвуковая дефектоскопия, тепловизионный контроль) для своевременного обнаружения скрытых пустот и расслоений (debonding).

Нормативная база и технико-экономический анализ

Проектирование и расчет конструкций, усиливаемых СВА, должны строго опираться на действующую нормативную базу:

• В РФ и странах СНГ: СП 164.1325800.2014 (Усиление железобетонных конструкций композитными материалами).
• Международная практика: ACI 440.2R-08 (Guide for the Design and Construction of Externally Bonded FRP Systems), fib Bulletin 14 (Externally bonded FRP reinforcement for RC structures).

Поверочные расчеты выполняются по методу предельных состояний с введением дополнительных коэффициентов условий работы композита, учитывающих тип элемента и схему армирования.

Сравнительный анализ методов усиления (оценка LCC — стоимости жизненного цикла)

Заключение

Применение углеродных композитных материалов для восстановления мостовой инфраструктуры — это технологически зрелое и экономически обоснованное решение, эффективность которого подтверждена международной практикой, включая масштабные объекты в Турции, Эквадоре и Вьетнаме, где успешно разворачивались СВА. Однако долговечность усиления напрямую зависит от качества подготовки бетонного основания, точного соблюдения климатического регламента при нанесении адгезивов и корректного учета всех мод разрушения на этапе проектирования.
